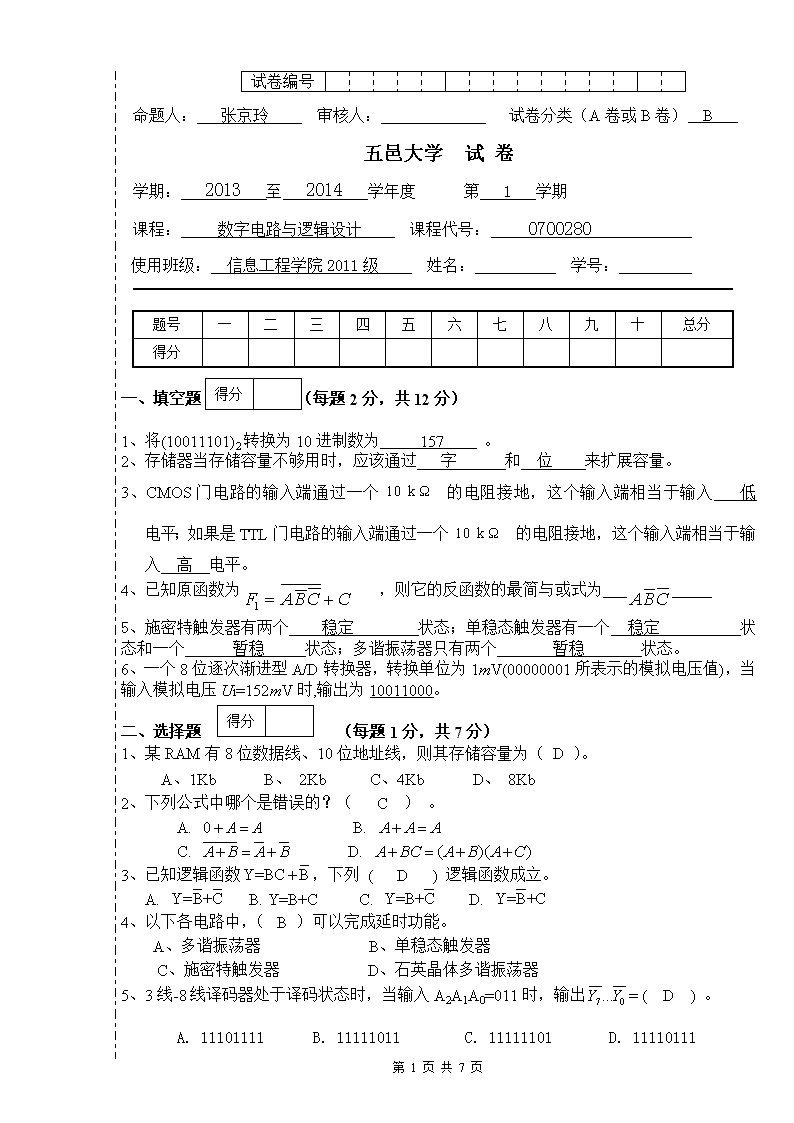

'试卷编号命题人：　张京玲　审核人：　　　试卷分类（A卷或B卷）B五邑大学试卷学期：2013至2014学年度　　　第1学期课程：　数字电路与逻辑设计　　课程代号：　0700280　使用班级：信息工程学院2011级　　姓名：　　学号：　题号一二三四五六七八九十总分得分得分一、填空题（每题2分，共12分）　　　　　　　1、将(10011101)2转换为10进制数为157。2、存储器当存储容量不够用时，应该通过字和位来扩展容量。3、CMOS门电路的输入端通过一个的电阻接地，这个输入端相当于输入低电平；如果是TTL门电路的输入端通过一个的电阻接地，这个输入端相当于输入高电平。4、已知原函数为，则它的反函数的最简与或式为5、施密特触发器有两个  稳定    状态；单稳态触发器有一个 稳定     状态和一个   暂稳  状态；多谐振荡器只有两个   暂稳   状态。6、一个8位逐次渐进型A/D转换器，转换单位为1mV(00000001所表示的模拟电压值)，当输入模拟电压Ui=152mV时,输出为10011000。得分二、选择题（每题1分，共7分）　　　　　　　1、某RAM有8位数据线、10位地址线，则其存储容量为（ D  ）。A、1Kb       B、2Kb     C、4Kb       D、8Kb2、下列公式中哪个是错误的？（C）。A.B.C.D.3、已知逻辑函数，下列(D)逻辑函数成立。A.B.Y=B+CC.D.4、以下各电路中，（ B  ）可以完成延时功能。A、多谐振荡器       B、单稳态触发器 C、施密特触发器    D、石英晶体多谐振荡器5、3线-8线译码器处于译码状态时，当输入A2A1A0=011时，输出=(D)。A.11101111B.11111011C.11111101D.11110111第2页共7页 6、如图1所示电路是用555定时器接成的脉冲鉴幅器。为了从图1（b）的输入信号中将幅度大于5V的幅冲检出，电源电压UCC应取（C）。图1A.2.5VB.5VC.7.5VD.10V7.关于半导体存储器的描述，下列哪种说法是错误的?(A)A.动态RAM不必定时刷新B.ROM掉电以后数据不会丢失C.RAM可分为静态RAM和动态RAMD.RAM读写方便，但一旦掉电，所存储的内容就会全部丢失得分三、判断题，如果错误在括号内画“”，正确画“√”（每小题1分，共8分）（  ）1、计数器的模是指构成计数器的触发器的个数。（  ）2、时序逻辑电路不含有记忆功能的器件。（√）3、CMOS传输门可以用作双向开关。（  ）4、单稳态触发器的暂稳态时间与输入触发脉冲宽度有关。（  ）5、施密特触发器可用于将三角波变换成正弦波。（√）6、普通的逻辑门电路的输出端不可以并联在一起，否则可能会损坏器件。（  ）7、将TTL异或门作非门使用，则多余输入端应接低电平。（√）8、若两个函数具有相同的真值表，则两个逻辑函数必然相等。得分四、　　　　　　　简答题(每题6分，共24分)第2页共7页1、已知74LS系列TTL二输入端与非门的参数为：、、、，问其能带多少个同类门？解：（2分）（2分）故带同类门个数为10。（2分）第4页共7页 2、用卡诺图化简法化简下列式:答案：（1）填写“1”，2分；（2）画圈，2分；（3）写出结果，2分。3、电路如图2（a）所示，试根据输入uI、uA的波形（如图2（b）所示）画出uO的波形，并说明该电路的功能。图2﹠解：与非门传送uA信号受单稳态触发器电路的控制。单稳态触发器输出uO1为低电平时，与非门封锁，uO=1；uO1为高电平时，与非门打开，,实现了定时控制，相应的波形如下图所示。（3分）电路图（3分）第4页共7页 4、如图3（a）所示，CP、和J、K端的输入波形如图3(b)所示。写出JK的特性方程并画出JK触发器输出端的电压波形。第4页共7页(a)特性方程：（2分）输出变化下降沿（1分）电路（3分）（b）图3第4页共7页得分五、（10分）试分析图4，写出逻辑式和真值表，并分析逻辑功能。第4页共7页图4逻辑式：（4分）真值表（4分）ABCYS0000010100111001011101110011111001000011功能：全减器（2分）第4页共7页第4页共7页第4页共7页得分六、（10分）第5页共7页 用74HC153双4选1数据选择器实现逻辑函数，请写出设计过程和画出逻辑电路图。第5页共7页第6页共8页74HC153及其功能表：第6页共8页答案：本题答案不唯一，有多种设计方法若将A、B作为地址输入线，将所给的逻辑函数表示成最小项之和的形式，即2分2分故：2分实现的电路图如下(4分)第6页共7页得分第6页共7页七、（17分）同步时序逻辑电路如图5第7页共7页 所示电路，要求：（1）写出电路的驱动方程；（2）状态方程；（3）画出状态转换表和状态转换图；（4）说明电路的逻辑功能；（5）判断电路能否自启动。答案：（1）驱动方程：（3分），，（2）D触发器的特性方程为（1分）状态方程：（3分）（3）状态转换表（3分），状态图（3分）状态图：（3分）（4）电路为七进制计数器（2分）（5）电路不能自启动（2分）得分八、（12分）　　　　　　　第7页共7页 试利用并行进位方式由两片74LS161构成25进制加法计数器，其中一片用（异步）回零法，另一片用（同步）置数法接，请画出电路图。答案不唯一，有很多种电路接法。回零法（4分）置数法（4分）级联（4分）第7页共7页'
