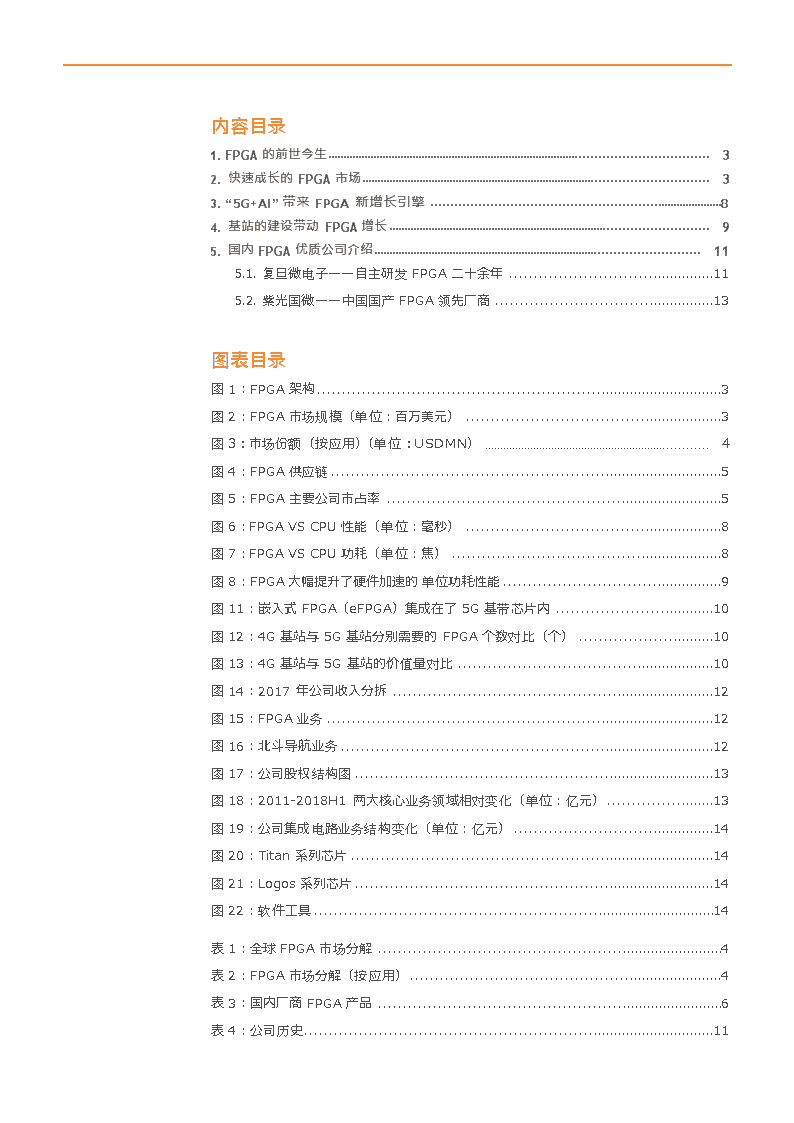

'内容目录1.FPGA的前世今生32.快速成长的FPGA市场33.“5G+AI”带来FPGA新增长引擎84.基站的建设带动FPGA增长95.国内FPGA优质公司介绍115.1.复旦微电子——自主研发FPGA二十余年115.2.紫光国微——中国国产FPGA领先厂商13图表目录图1:FPGA架构3图2:FPGA市场规模(单位:百万美元)3图3:市场份额(按应用)(单位:USDMN)4图4:FPGA供应链5图5:FPGA主要公司市占率5图6:FPGAVSCPU性能(单位:毫秒)8图7:FPGAVSCPU功耗(单位:焦)8图8:FPGA大幅提升了硬件加速的单位功耗性能9图11:嵌入式FPGA(eFPGA)集成在了5G基带芯片内10图12:4G基站与5G基站分别需要的FPGA个数对比(个)10图13:4G基站与5G基站的价值量对比10图14:2017年公司收入分拆12图15:FPGA业务12图16:北斗导航业务12图17:公司股权结构图13图18:2011-2018H1两大核心业务领域相对变化(单位:亿元)13图19:公司集成电路业务结构变化(单位:亿元)14图20:Titan系列芯片14图21:Logos系列芯片14图22:软件工具14表1:全球FPGA市场分解4表2:FPGA市场分解(按应用)4表3:国内厂商FPGA产品6表4:公司历史11 表5:公司发展历程13 1.FPGA的前世今生FPGA(Field-ProgrammableGateArray),即现场可编程门阵列,它是在PAL、GAL、CPLD等可编程器件的基础上进一步发展的产物。它是作为专用集成电路(ASIC)领域中的一种半定制电路而出现的,既解决了定制电路的不足,又克服了原有可编程器件门电路数有限的缺点。FPGA芯片由输入/输出块、可配置逻辑块和可编程互联三部分组成,同一片FPGA,不同的编程数据,可以产生不同的电路功能,因此FPGA的使用非常灵活。FPGA芯片是小批量系统提高系统集成度、可靠性的最佳选择之一。它的应用领域包括航空航天/国防、消费电子、工业、电子通讯等。架构方面,FPGA拥有大量的可编程逻辑单元,可以根据客户定制来做针对性的算法设计。除此以外,在处理海量数据的时候,FPGA相比于CPU和GPU,独到的优势在于:FPGA更接近IO。换句话说,FPGA是硬件底层的架构。比如,数据采用GPU计算,它先要进入内存,并在CPU指令下拷入GPU内存,在那边执行结束后再拷到内存被CPU继续处理,这过程并没有时间优势;而使用FPGA的话,数据I/O接口进入FPGA,在里面解帧后进行数据处理或预处理,然后通过PCIE接口送入内存让CPU处理,一些很底层的工作已经被FPGA处理完毕了(FPGA扮演协处理器的角色),且积累到一定数量后以DMA形式传输到内存,以中断通知CPU来处理,这样效率就高得多。图1:FPGA架构资料来源:电子发烧友,性能方面,虽然FPGA的频率一般比CPU低,但CPU是通用处理器,做某个特定运算(如信号处理,图像处理)可能需要很多个时钟周期,而FPGA可以通过编程重组电路,直接生成专用电路,加上电路并行性,可能做这个特定运算只需要一个时钟周期。比如一般CPU每次只能处理4到8个指令,在FPGA上使用数据并行的方法可以每次处理256个或者更多的指令,让FPGA可以处理比CPU多很多的数据量。举个例子,CPU主频3GHz,FPGA主频200MHz,若做某个特定运算CPU需要30个时钟周期,FPGA只需一个,则耗时情况:CPU:30/3GHz=10ns;FPGA:1/200MHz=5ns。可以看到,FPGA做这个特定运算速度比CPU块,能帮助加速。2.快速成长的FPGA市场 2018年全球FPGA市场约为60亿美金左右,预计随着AI+5G的应用展开,市场容量有望在2025年达到125亿美金左右的规模,年复合增长率10.22%。图2:FPGA市场规模(单位:百万美元) 14000120001000080006000400020002013201420152016201720182019202020212022202320242025市场规模4562.74797.750795418.258306334.56905.67554.28293.39138.71010911227125210市场规模资料来源:MRFR,同时在亚太地区尤其在中国,新兴基础建设应用的铺开,FPGA的复合增速将有望显著优于其他地区,而成为FPGA重要的市场抓手。表1:全球FPGA市场分解2017市场价值(USDmn)2025市场价值(USDmn)CAGR全球583012521.210.22%亚太地区22465501.712.05%北美1955.213980.19.45%欧洲1131.882146.878.52%资料来源:MRFR,在下游应用领域,电子通讯仍然占据了主要的市场份额,达到40%左右,这其中5G+AI都是主要的需求;而增速最快的是汽车,CAGR将至13.1%。表2:FPGA市场分解(按应用)应用2017(USDmn)2025(USDmn)市场份额(2017)CAGR电子通讯2351.984403.9440%8.3%消费电子1324.052771.8323%9.87%汽车953.472514.5116%13.10%数据中心456.031128.378%12.18%工业744.471702.5913%11.10%总计5830.0012521.24100%10.22%资料来源:MRFR,图3:市场份额(按应用)(单位:USDMN) 14000.0012000.0010000.008000.006000.004000.002000.000.002013201420152016201720182019202020212022202320242025电子通信消费电子汽车数据中心工业资料来源:MRFR,从供应链角度看,FPGA生产厂商处于整个电子行业的上游,并多数以Fabless的模式运营(Altera除外,已被Intel收购,属于IDM),FPGA同样追求最先进的工艺制程和节点,目前最先进的FPGA采用7nm工艺制程,由Xilinx率先发布,台积电制造。图4:FPGA供应链原材料供组件制造设计商/程系统合成终端用户应商商序开发商商lQuickLogicl电子通讯lAlteral工业lXilinxl汽车lMicrosemil消费电子lLatticel数据中心资料来源:电子产品世界,目前FPGA的主要产业链供应商仍然集中在欧美地区,以Altera(被Intel收购),和Xilinx两家为主。两家合计额的市场份额占到72%。图5:FPGA主要公司市占率 1124421230XilinxIntelCorporationMicrochipTechnologyLatticeQuicILogicCorpOthers资料来源:MRFR,FPGA行业是一个高进入壁垒领域,市场前景诱人。由于FPGA软件开发难度大,需要最先进的制造封测工艺、IP多且杂,因此中国目前的发展存在严重滞后。从信息、产业和国防安全等方面考虑,中国一定会加速FPGA的国产化,政府对国有半导体产业会有一定力度的扶持。此外在AI、LoT、5G快速发展的推动下,中国将有庞大的FPGA增量市场。因此,这是国内FPGA厂商快速切入的时机。国内FPGA厂商有上海复旦微,紫光同创、京微雅格、高云半导体、上海安路、西安智多晶等,但是同国外领先厂商相比,国产FPGA厂商不论从产品性能、功耗、功能上都有较大差距。表3:国内厂商FPGA产品厂商紫光同创Titan系列:Titan系列可编程逻辑器件是深圳市紫光同创电子有限公司推出的全新高性能FPGA产品,它采用了完全自主产权的体系结构和主流的40nm工艺。Titan系列产品包含创新的可配置逻辑单元(CLM)、专用的18Kb存储单元(DRM)、算术处理单元(APM)、高速串行接口模块(HSST)、多功能高性能IO以及丰富的片上时钟资源等模块,广泛适用于通信、视频、工业控制等多个应用领域 降低成本。配置模块、存储模块、上海安路ELF系列CPLD产品是安路科技推出的“小精灵”系列第一代产品,定位低成本、低功耗、可编程CPLD市场,支持单芯片、即时启动、非易失性存储技术及OTP模式,适用于通信、工业、消费等应用领域中的逻辑桥接、接口扩展、系统控制功能。ELF2系列FPGA产品是安路科技推出的“小精灵”系列第二代产品,包含内嵌MCU的SOCFPGA产品。采用55nm低功耗工艺,具有多功能配置、高性能、内部资源丰富等特点,在视频采集、工业控制、通信等领域具有广泛的适应性。EAGLE系列FPGA产品是安路科技推出的“猎鹰”系列产品,具有低功耗、低成本、高性能等特点。丰富的LUT、DSP、BRAM、高速差分IO等资源,强大的引脚兼容替换性能,在工业控制、通信接入、显示驱动等领域可有效帮助用户提升性能、京微雅格CME-山(M)系列产品基于京微雅格特有的CAP(ConfigurableApplicationPlatform,可配置应用平台)构架,将FPGA,CPU,SRAM,ASIC,Flash以及模拟单元等功能模块集成在单一芯片上,满足客户不同场合应用的“可定制可重构可编程”可配置应用需求。CME-山系列产品主要面向中高强度数据处理应用领域,如视频驱动、工业控制、信息安全、通信终端等,FPGA逻辑门数从几万门到几十万门。针对这些市场领域的特点,CME-山系列可以提供不同组合的选择,如纯FPGA、FPGA+MEM、FPGA+MCU+MEM和FPGA+MCU+ADC+MEM等。复旦微电子公司研制出的FPGA产品突破了在传统集成电路设计基础上的高可靠性设计,采用了全新的亿门级FPGA创新架构,并集成了专用超高速串并转换模块、高灵活可专用数字信号处理模块、高速内部可配置时钟模块等适用亿门FPGA应用的模块电路,其各类指标均已达国际同类产品先进水平。 高云半导体高云半导体GW2A系列FPGA产品是高云半导体晨熙®家族第一代产品,内部资源丰富,具有高性能的DSP资源,高速LVDS接口以及丰富的BSRAM存储器资源,这些内嵌的资源搭配精简的FPGA架构以及55nm工艺使GW2A系列FPGA产品适用于高速低成本的应用场合。高云半导体GW1N系列FPGA产品是高云半导体小蜜(LittleBee®)家族第一代产品,具有低功耗、瞬时启动、低成本、非易失性、高安全性、封装类型丰富、使用方便灵活等特点。资料来源:各公司官网,1.“5G+AI”带来FPGA新增长引擎FPGA在电子通信领域增加带宽的应用有望得到迅速扩张,以5G+AI为主要应用场景的需求将迅速提升FPGA的市场容量。电子通讯领域的迅猛发展有望推动FPGA市场的扩张。智能手机和移动设备的不断增长增加了电子通讯网络的负担。全世界范围内城市和农村地区的网络用户数量都在不断增长,导致了诸如3G、4GLTE和5G等网络技术的广泛应用,并产生了电子通讯领域对网络的旺盛需求。与FPGAs耦合的设备高带宽收发器被用来满足这一需求。小的FPGA设备提供接口和控制功能,大的设备可以使用一个或多个FPGAs完成系统设计。将硬IP集成到公共接口和处理功能中大大提高了FPGA在网络应用中的生产率。此外,硅工艺的引入极大增加了逻辑单元的最大数量。这些特性使得FPGA在电信行业的应用中具有吸引力。随着人工智能领域等方面的展开,FPGA也受到了越来越多的异构计算方面的青睐。人工智能算法所需要的复杂并行电路的设计思路适合用FPGA实现。FPGA计算芯片布满“逻辑单元阵列”,内部包括可配置逻辑模块,输入输出模块和内部连线三个部分,相互之间既可实现组合逻辑功能又可实现时序逻辑功能的独立基本逻辑单元。注意FPGA与传统冯诺伊曼架构的最大不同之处在于内存的访问。FPGA在本质上是用硬件来实现软件的算法,因此在实现复杂算法方面有一些难度。FPGA相对于CPU与GPU有明显的能耗优势,主要有两个原因。首先,在FPGA中没有取指令与指令译码操作,在Intel的CPU里面,由于使用的是CISC架构,仅仅译码就占整个芯片能耗的50;在GPU里面,取指令与译码也消耗了10~20的能耗。其次,FPGA的主频比CPU与GPU低很多,通常CPU与GPU都在1GHz到3GHz之间,而FPGA的主频一般在500MHz以下。如此大的频率差使得FPGA消耗的能耗远低于CPU与GPU。图6:FPGAVSCPU性能(单位:毫秒)图7:FPGAVSCPU功耗(单位:焦) 资料来源:亿欧,资料来源:亿欧,Intel167亿美元收购Altera,IBM与Xilinx的合作,都昭示着FPGA领域的变革,未来也将很快看到FPGA与个人应用和数据中心应用的整合。FPGA在功耗和性能上相对同等级的CPU,有较大的优势。CPU+FPGA在人工智能深度学习领域,将会是未来的一个重要发展方向图8:FPGA大幅提升了硬件加速的单位功耗性能资料来源:51CTO,在5G通信领域,FPGA是基站单元BBU里进行数字计算的重要环节。射频前端信号在转化为数字信号后,需要使用FPGA来计算。FPGA提供软件、硅、硬件等参考设计工具,这些工具允许用户使用最少的HDL知识或任何其他FPGA特定语言开发嵌入式系统。这些工具的使用使得基于FPGA的系统的速度已经显著增加。FPGAs的主要优点是具有重新编程的灵活性,并兼具成本优势。它也能够实现任何ASICs能实现的逻辑功能。同时,应用DSP和FPGA组合可使成本降低。对于无线基站,FPGA和DSP可编程逻辑的系统配分,可促使更大的产品设计和市场成功率。1.基站的建设带动FPGA增长小基站需求迅速增长,出货量将超过2000万个。Dell"OroGroup发布了一份《移动无线接入网五年预测报告》,该报告预测,接下来的5年时间里,运营商对于宏基站、小基站的需求将会是“迅猛式”,同时了解到,这份报告预测,基站出货量将超过2000万个,5G 新空口大规模天线阵列(MassiveMIMO)收发器的出货量将超过5000万个。2018年美国小基站增速达560%。美国无线通信和互联网协会(CTIA)近日发布市场调 研报告,其中显示,截至2017年末,美国在网正常运行的移动通信基站总数量是32.3448万个,在过去的10年时间中增加了52%;而且尤其这得一提的是,“基站的密集部署”成为发展趋势---小基站数量从2017年的1.3万个猛升至2018年的8.6万个,增幅高达560%,而且预计在5G时代仍将保持高增速。FPGA在通信发展中的重要地位,通讯的发展带来FPGA量价齐升。通信行业讲的云主要包括核心网及各种服务器中心,在大数据和云计算没有规模应用之前,核心网设备里面基本没有FPGA,因为核心网所处理的协议其实非常标准化,变化不是太大,我们常见的2G-3G-4G以及即将到来的5G,其标准的核心部分实际上主要体现在物理层和逻辑层,而这些功能主要在管道(基站、基站控制、承载、传输等产品)中实现,这些标准变化快,各设备厂家为了抢占产品和技术的制高点,甚至在标准还未冻结之前就推出原型样机甚至小批量,而这只有FPGA能做到。一般来讲越往终端侧靠近,设备的数量越多,用的FPGA量也越多,越靠近核心网侧用的FPGA数量越少,但FPGA芯片的型号越高端,单片更贵。图9:嵌入式FPGA(eFPGA)集成在了5G基带芯片内资料来源:电子发烧友,基站侧用的FPGA总价高,随着5G部署,全球基站数有望破亿。基站的量非常大,基站虽然和手机的量没法比,但远多于核心网数量,据不完全统计,全球存量基站有数千万(5G部署后,可能会轻松破亿),每个基站里面有数块到10数块板子(根据配置不同而不同),除了电源和风扇板子没有FPGA芯片外,几乎每块板子都有FPGA芯片,有的还不止一颗。其次,基站里面用的FPGA型号也不会太低端,因为要处理复杂的物理协议、部分算法和逻辑控制,接口速率更是一个重要的考虑。一般来讲,基站中的芯片价格在一百到数千元人民币不等。价格过高比如几千甚至上万人民币的芯片,最多在初期原型验证用,不会大规模发货。最后,基站主要负责实现通信协议中物理层、逻辑链路层的协议部分,这部分内容每年都在升级,而且也比较适合FPGA来实现。图10:4G基站与5G基站分别需要的FPGA个数对比(个)图11:4G基站与5G基站的价值量对比 20162-34-52-4151050FPGARFPA资料来源:Daiwaestimates&forecasts,资料来源:Daiwaestimates&forecasts,4G5G我们可以看到,一个5G基站对FPGA需求量几乎是一个4G基站需求量的两倍,5G基站硅的价值量约为4G基站的1.7倍,FPGA的价值量比4G基站多大约1000美元的价值量。由此我们可以测算,将1000个4G基站替换成5G基站,带来的FPGA的价值量提升约为100万美元,据wind数据,中国移动2016年的4G基站数就有151万个;若直接新建1000个5G基站则将带来接近300万美元的价值增量,而现在的基站存量就有几千万个。随着基站出货量的激烈增长及5G的部署,FPGA将迎来迅猛的增长。1.国内FPGA优质公司介绍1.1.复旦微电子——自主研发FPGA二十余年复旦微电子(ShanghaiFudanMicroelectronicsGroupCompanyLimited)创建于1998年,于2000年在香港创业板上市,2014年公司转往香港主板上市(股票编号:1385),是国内集成电路设计行业第一家上市企业。表4:公司历史发生时间事件类型摘要2015合同/协议2015年,公司与复控华龙签订了智能电表芯片开发协议,共同开发卫星导航芯片2013股票上市/IPO2013年,上海复旦宣布将由香港创业板转移至主板上市。2013股票上市/IPO公司转移至香港主板上市,公司宣布从2014年起在香港主板交易,交易代码为“1385”.2011公司变更公司在2011年更名为上海复旦微电子集团公司(上海复旦)。2009合同/协议2009年,公司与上海复旦大学签订了FPGA专用协议,共同研发抗辐射FPGA电路。2009其他上海复旦微电子向上海复旦通讯追加投资,最终拥有复旦通讯19%的股份。2008合同/协议在2008年,公司与复旦大学签订技术研究协议,合作进行FPGA电路的自行研制。2008兼并/收购上海复旦微电子收购复控华龙51%的股份。复控华龙是从事集成电路应用和微系统开发的中国公司。2007公司注册/成立公司在2007年成立两家子公司。2002公司注册/成立2002年,上海复旦微电子成立一个子公司——上海复旦微电子(香港)有限公司。2001公司注册/成立2001年,公司成立子公司SinoIC2000股票上市/IPO2000年,上海复旦微电子在香港创业板上市,代码8102资料来源:公司公告, 公司恒守“无工厂化(Fabless)”的模式,从事超大规模集成电路的设计、开发和提供系统解决方案,已形成了安全与识别、非挥发性存储器、智能电表、专用模拟电路四大产品和技术发展系列。按照公司业务分拆,安全与识别业务目前是公司主要收入来源,占比达图12:2017年公司收入分拆其他:健康卡校园卡14.32社会安全卡18.4160.706.57资料来源:公司年报,60左右。安全与识别芯片智能电表芯片NVM其他同时公司积极开拓新兴领域,近些年在FPGA和北斗导航芯片方面大力布局,形成了自主研发设计芯片的能力,在原有业务基础上,积极拥抱新兴市场和领域,形成了新的业务增长点。图13:FPGA业务图14:北斗导航业务资料来源:公司官网,资料来源:公司官网,复旦微电子的FPGA产品在航空航天领域已经取得应用,公司将在FPGA国产化这一进程中扮演重要角色。复旦微电子在FPGA领域有近二十年的研究和发展,是国内为数不多的自主研发FPGA的研究机构。公司研制出的FPGA产品突破了在传统集成电路设计基础上的高可靠性设计,采用了全新的亿门级FPGA创新架构,并集成了专用超高速串并转换模块、高灵活可配置模块、专用数字信号处理模块、高速内部存储模块、可配置时钟模块等适用亿门FPGA应用的模块电路,其各类指标均已达国际同类产品先进水平。该亿门级系列产品的成功研制填补了国内超大规模亿门级FPGA 的空白,可满足我国对国防、航空、航天、通信、医疗等领域FPGA器件的迫切需求。从产品上来看,上海复旦微电子集团股份有限公司在FPGA领域有着近二十年的研究和发展。公司前期研制出的自主知识产权千万门级FPGA产品,突破了在传统集成电路设计基 种集成电路、半导础上的高可靠性设计,经过测试,其高可靠性能处于国际领先地位。该系列产品已成功应用于我国卫星导航、载人航天等重大工程项目中,解决了我国高可靠FPGA禁运的难题。1.1.紫光国微——中国国产FPGA领先厂商公司于2001年9月在河北省注册成立,是国内压电石英晶体元器件领域的领军企业,于2005年在深圳证券交易所中小板上市(股票简称:晶源电子,股票代码:002049),是同行业第一家上市公司。公司2012年以来主要通过外延并购、战略合作、设立子公司等方式进军集成电路领域,渗透部分细分领域。集成电路领域的主要业务有:智能安全芯片业务、特种集成电路业务、存储器芯片业务(即将剥离)、FPGA业务和半导体功率器件业务。表5:公司发展历程时间事件2018年公司更名为“紫光国芯微电子股份有限公司”,证券简称由“紫光国芯”变更为“紫光国微”。2017年收购西安紫光国芯半导体有限公司24%股权,届时拥有其100%的股权。2016年紫光集团有限公司成为公司控股股东,公司更名为“紫光国芯股份有限公司”,证券简称改为:“紫光国芯”。2015年收购西安紫光国芯76%股份,进军储存芯片领域。2013年子公司深圳市国微电子有限公司成立全资子公司深圳市同创国芯电子有限公司,进军FPGA。2012年购买北京同方微电子有限公司100%股权,开始涉足集成电路设计领域(安全芯片);后改名为“同方国芯电子股份有限公司”,证券简称改为:“同方国芯”;同年购买深圳市国微电子有限公司,布局特种集成电路领域。2010年同方股份有限公司换股收购公司25%股权,成为公司的第一大股东2005年在深圳证券交易所中小板上市,成为同行业第一家上市公司,股票代码002049,证券简称:晶源电子。2001年9月公司前身——唐山晶源裕丰电子股份有限公司——成立。资料来源:公司官网,公司公告,图15:公司股权结构图图16:2011-2018H1两大核心业务领域相对变化(单位:亿元)90%70%60%50%40%2.436.928.8910.9012.7616.649.7330%3.3220%10%资料来源:WIND,资料来源:WIND,公司公告,致力成为安全芯片领导者,积极布局FPGA。公司于2018年10月12日发布公告称,董事会同意公司将全资子公司西安紫光国芯半导体有限公司100%股权以2.2亿转让给间接 控股股东紫光集团有限公司下属全资子公司北京紫光存储科技有限公司,以减轻上市公司的资金投入压力,改善公司财务状况和盈利能力,意味着其将剥离DRAM存储器芯片业务,从此专注于安全芯片设计领域,致力成为“安全芯片领导者”,同时积极布局FPGA、特体功率器件等领域。 图17:公司集成电路业务结构变化(单位:亿元)2.693.153.945.135.162.303.352.773.321.944.235.746.96100%90%80%70%60%50%40%5.698.134.662012201320142015201620172018H130%20%10%0%智能安全芯片存储器芯片业务特种集成电路资料来源:公司公告,WIND,子公司深圳市紫光同创电子有限公司(简称“紫光同创”)专攻FPGA领域。2013年,紫光国微子公司——深圳市国微电子有限公司——成立全资子公司紫光同创,公司专业从事可编程逻辑器件(FPGA、CPLD等)研发与生产销售工作,产品市场覆盖通信网络、信息安全、人工智能、数据中心、工业物联网等领域。紫光同创及其前身已有10余年可编程逻辑器件发展史,是中国国产FPGA领先厂商。紫光同创愿景是实现中国FPGA产品完全自主可控。图18:Titan系列芯片图19:Logos系列芯片资料来源:公司官网,资料来源:公司官网,公司主要FPGA产品:Titan系列芯片是公司推出的全新高性能FPGA产品,是国内第一款千万门级高性能FPGA。它采用了完全自主产权的体系结构和主流的40nm工艺,可编程逻辑资源最高达18万个。Logos系列芯片是公司推出的全新高性价比FPGA产品,它采用了完全自主产权的体系结构和主流的40nm工艺。该系列产品支持6.25GbpsSERDES、1066MbpsDDR3等高速接口,自带RAM软错误检测与纠错功能、具备LPDDR、DDR2、DDR3、DDR3L、MIPID-PHY等主流标准接口。可应用于工业控制、物联网、消费电子等领域,是消费类产品、LED控制卡及工业自动化应用中高级桥接应用。图20:软件工具 资料来源:公司官网,软件工具:PangoDesignSuite是紫光同创基于10年FPGA开发软件技术攻关与工程实践经验而研发的一款拥有国产自主知识产权的大规模FPGA开发软件,可以支持千万门级FPGA器件的设计开发。最新动态,已取得大部分关键技术突破:据公司2018年半年报,公司2018上半年在不断优化完善Titan系列可编程系统芯片(FPGA)PGT180H芯片的同时,持续丰富产品线,并加大市场推广工作,重点开拓通信、工业控制、音视频等领域客户。新推出的Logos系列PGL22G芯片,面向工业控制、通信等应用领域,客户试用情况良好,已经实现订单销售。Compact系列CPLD产品的首款芯片PGC2400G已经完成研发并已流片,预计三季度向市场提供工程样品。此外,公司继续推进新一代Titan2系列可编程系统芯片的研发,已取得大部分关键技术的突破,力争尽早推出产品。 '
